SST4566

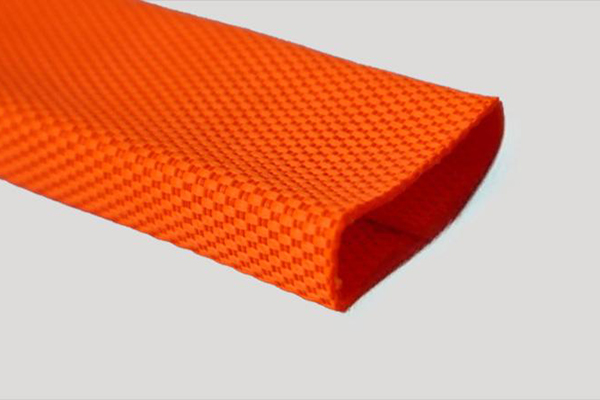

Sammelschienen-Wickelschlauch aus Aluminium
- Material: Polyester (PET)
- Betriebstemperatur: -40°C bis +150°C
- Farbe: Orange
- Abriebfestigkeit: Stufe 6 (>30,000 Zyklen), gemäß ISO 6722-1
- Flammhemmung: Brennrate <100 mm/min (geprüft nach GB/T 2408-2021)
- Thermische Alterung: keine Rissblidung oder sichtbare Abnutzung nach 336 Std. bei 175°C (gemäß GMW14327)
- Schneidmethode: Heißschnitt
- Verpackung: Plastikbeutel
Anfrage senden
Der quadratische Alu-Sammelschienen-Wickelschlauch der SST4566 Serie ist speziell für Elektrofahrzeuge mit Sammelschienen-Ladesystem entwickelt worden. Er wird aus einer Mischung von Polyester-Monofilament und Multifilamentgarnen geflochten. Die orange Farbe bietet klare Hochspannungskennzeichnung, während die Konstruktion Abriebfestigkeit, Korrosionsbeständigkeit und einfache Installation bietet. Individuelle Anpassungen und die Ergänzung von EMI-Abschirmleistung sind auf Anfrage möglich.
Anwendungsbereiche

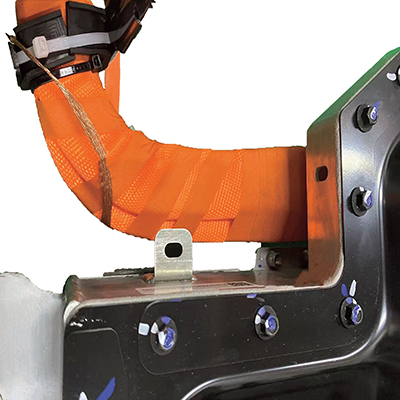

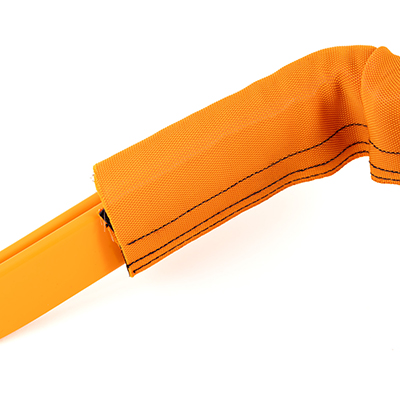

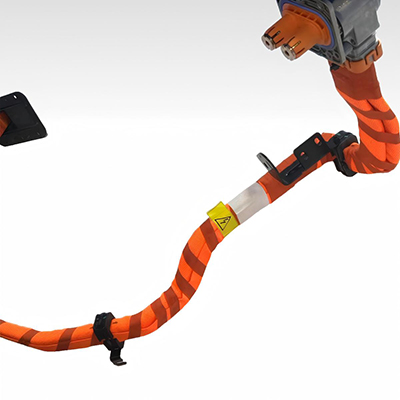

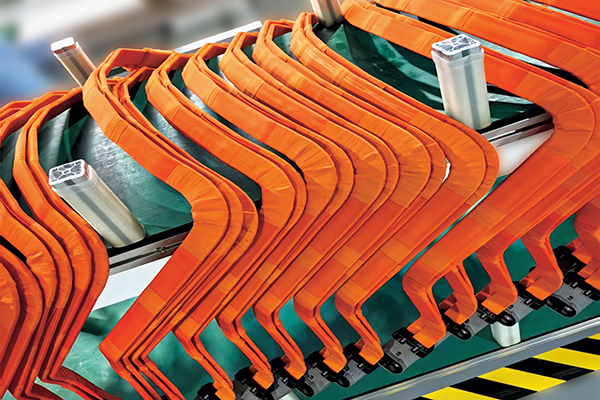

Alu-Sammelschienen-Wickelschlauch wird hauptsächlich für die Isolierung und den Schutz von Sammelschienen (Busbars) in Ladesystemen von Elektrofahrzeugen eingesetzt.
Zertifizierungen
Parameter
| Modell | Breite (mm) | Höhe (mm) | Dicke (mm) | Überlappung (mm) | Schnittlänge (mm) |
|---|---|---|---|---|---|
| 32±2 | 7 +2/-0 | 0.8±0.2 | >8 | Customized | |
| 32±2 | 14 +3/-0 | 0.8±0.2 | >8 | Customized | |
| 40±2 | 8 +2/-0 | 0.8±0.2 | >8 | Customized | |
| 32±2 | 18 +3/-0 | 0.8±0.2 | >8 | Customized | |
| 38±2 | 14 +3/-0 | 0.8±0.2 | >8 | Customized | |
| 38±2 | 18 +3/-0 | 0.8±0.2 | >8 | Customized |
Verfügbar in kundenspezifischen Schnittlängen.
Sondergrößen auf Anfrage verfügbar.
Sondergrößen auf Anfrage verfügbar.
Für detaillierte Informationen laden Sie bitte das Produktdatenblatt.
